Технологии приводов и соединения валов KTR

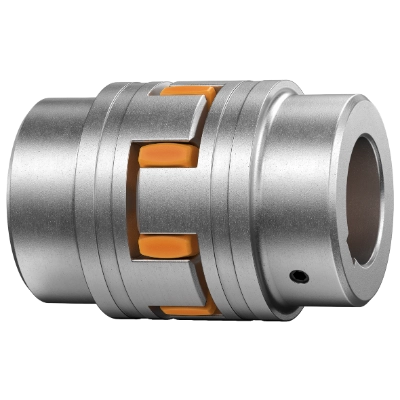

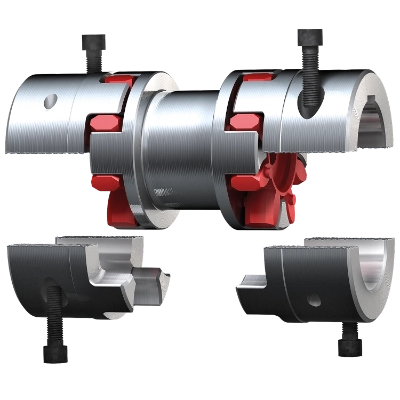

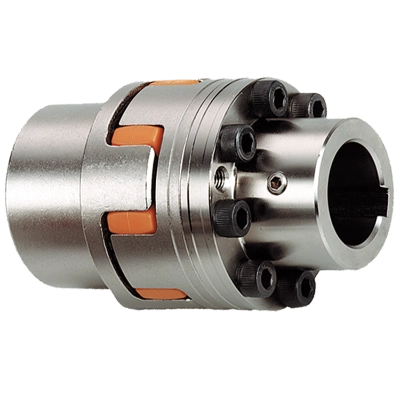

Торсионные кулачковые муфты ROTEX — это эластомерные муфты компактной конструкции.Несмотря на малый вес и момент инерции эластомерных муфт, они способны передавать высокие крутящие моменты. Компактные муфты для валов отличаются длительным сроком службы и стабильными эксплуатационными характеристиками, обеспечиваемыми за счет сплошной механической обработки.

Особенность упругой на кручение и отказоустойчивой муфты ROFLEX заключается в ее компактной конструкции, то есть в коротком расстоянии между концами валов DBSE „Distance Between Shaft Ends“.

Короткие габариты расстояния между валами позволяют создавать компактные силовые агрегаты.

Полностью новая особенность известной муфты по стандарту DIN 740 — это сочетание с раздельной кулачковой секцией (ROFLEX SH), изготовленной методом растрескивания.

В эпоху доступности, простого обслуживания, компактного проектирования и эксплуатационной безопасности такие свойства, как компактность и легкость обслуживания, представляют собой важное преимущество, которое ценит каждый пользователь.

Естественно, что ROFLEX надежно компенсирует любые виды смещений вала (осевые, радиальные, угловые), одновременно гася удары и снижая крутильные вибрации.

POLY-NORM® муфты валов отличаются компактной конструкцией.

Крутящий момент передается через эластомеры между кулачками, которые также служат для компенсации смещений и гашения ударов и крутильных вибраций.

Применение наших упругих на кручение и отказоустойчивых муфт валов: муфты POLY-NORM® используются почти во всех областях машиностроения, преимущественно в насосной промышленности.

Упругая на кручение и отказоустойчивая муфта валов POLY-NORM®-M представляет собой трехчастную крупногабаритную муфту, которая в основном используется в приложениях с высокими моментами и приводами, подверженными ударам.

Она специально прочная, отказоустойчивая, компенсирует любые виды смещений вала, при этом надежно передавая высокие моменты.

Несколько эластомерных рядов, расположенных друг за другом, позволяют передавать высокие моменты с относительно компактными внешними габаритами и принимать большие диаметры валов до Ø 900 мм.

Трехчастная конструкция POLY-NORM®-M позволяет заменять эластомеры в установленном состоянии.

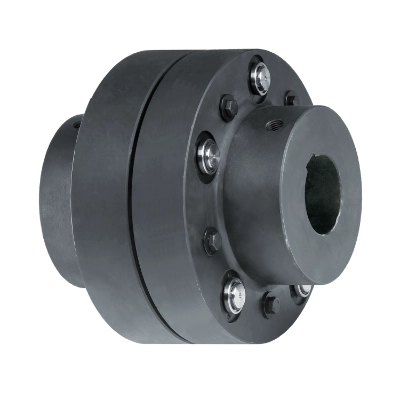

REVOLEX® — это упругие на кручение и отказоустойчивые штифтовые муфты с втулками, которые в основном используются в приложениях с высокими моментами и приводами, подверженными ударам.

Они чрезвычайно прочные, отказоустойчивые, компенсируют любые виды смещений вала, при этом надежно передавая крутящий момент.

Штифтовые муфты с втулками REVOLEX® можно устанавливать с аксиальным посажением и характеризуются компактными габаритами.

Они обычно оснащены гидравлически разборными штифтами, что означает отсутствие необходимости в специальных инструментах для разборки.

Компоненты муфт REVOLEX® не требуют обслуживания и позволяют легко разбирать эластомерные кольца вместе с штифтами в установленном состоянии.

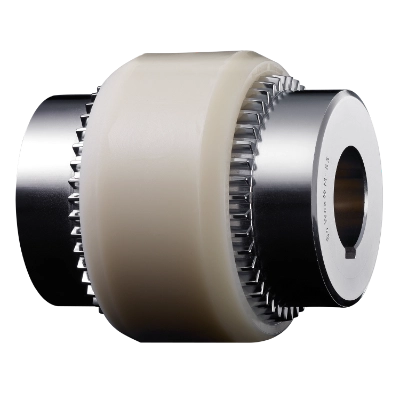

Зубчатые муфты BoWex® с криволинейными зубьями сочетают стальные ступицы и полиамидные втулки, обеспечивая передачу момента геометрическим замыканием без обслуживания. Высокая износостойкость, компенсация осевых, радиальных и угловых смещений, отличная демпфирующая способность. Доступны в исполнениях junior, M, FLE-PA для различных нагрузок до 12 500 Нм.

Ключевые характеристики

• Не требуют смазки и обслуживания благодаря сочетанию сталь-полиамид.
• Компенсация всех видов несоосностей, гашение колебаний и ударов.
• Высокая износостойкость, компактность, простая установка без ключа.

Применение

Общее машиностроение, гидравлика, насосы, вентиляторы, приводы ДВС с высокими нагрузками.

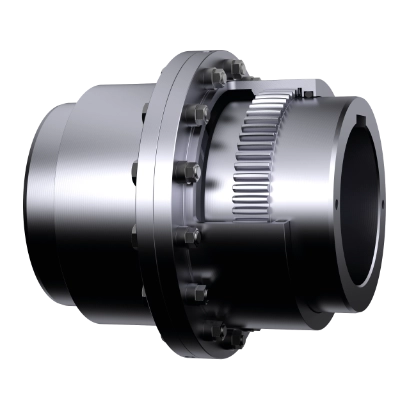

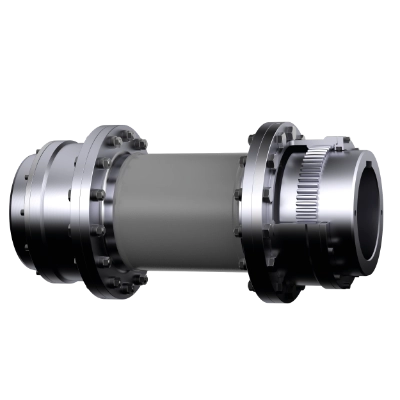

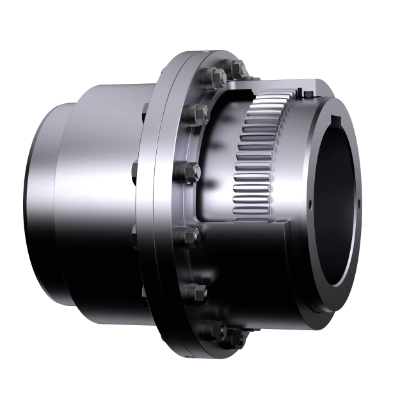

GEAREX® — высоконадежные стальные зубчатые муфты с бочкообразными зубьями, соответствующие стандарту AGMA 9008-B00. Передают крутящий момент от 930 до 135 000 Нм геометрическим замыканием с надежной смазкой, компенсируя осевые, радиальные и угловые смещения валов. Компактные габариты, низкий момент инерции, длительный срок службы.

Технические характеристики

• Номинальный момент: 930–135 000 Нм
• Макс. скорость: 3200–8500 об/мин
• Посадочные диаметры: Ø18–276 мм
• Внешний диаметр: 111–527 мм

Ключевые преимущества

• Компенсация всех видов несоосностей с минимальными нагрузками на валы.
• Высокая надежность благодаря качественной смазке бочкообразных зубьев.
• Компактность, малый вес и момент инерции для динамичных приводов.

Применение

Все области машиностроения: компрессоры, насосы, турбины, тяжелые промышленные приводы требующие высокой надежности.

COUNTEX — это трехкомпонентная муфта энкодера вала с жесткой на кручение конструкцией и без люфта.

Наша муфта энкодера вала имеет компактные размеры, легко вставляется в осевом направлении и проста в обслуживании.

Проставка устойчива к высоким температурам и сохраняет свои свойства при температурах до +160 °C.

Применение нашей муфты энкодера вала COUNTEX: Эта муфта была специально разработана для применения в измерительной и управляющей технике.Муфта с энкодером COUNTEX имеет компактные размеры и поэтому отлично подходит для установки в ограниченном пространстве.

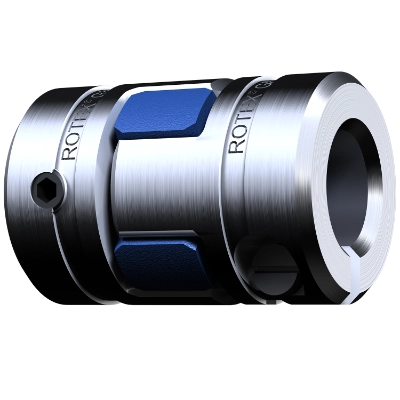

ROTEX GS — трёхкомпонентная сервомуфта без люфта под предварительным натягом (эластичная муфта). Различные версии ступиц и разная твёрдость по Шору позволяют подобрать оптимальную муфту для каждой задачи в области технологий автоматизации.

Эта сервомуфта применяется там, где требуется точное позиционирование приводов. Несмотря на виброгасящие свойства, муфта обладает жёсткостью на кручение — благодаря этому не приходится жертвовать точностью даже при работе с высокодинамичными сервоприводами. Эластичные муфты без люфта ROTEX GS позволяют одновременно компенсировать радиальные, осевые и угловые смещения. Сервомуфта без люфта ROTEX GS выполнена по модульной системе: она доступна в широком ассортименте типов ступиц, которые можно комбинировать в рамках одного типоразмера муфты.

Выбор материала ступицы зависит от размера: она может быть изготовлена из алюминия или стали. Доступны как фрикционные соединения без шпоночного паза, так и позиционные (жёсткие) соединения со шпоночным пазом.

Новая высокопроизводительная эластичная вставка для сервомуфты без люфта.

Компания KTR поставляет новую эластичную вставку, существенно повышающую уровень производительности сервомуфты без люфта типа ROTEX GS в отношении термостойкости и устойчивости к давлению. Материал — недавно разработанный «термопластичный полиуретан» с твёрдостью 52 Shore D и термостойкостью до 120 C. Основные сферы применения — сервогидравлика и технологии испытательных стендов.

Сферы применения сервомуфты ROTEX GS:

• муфты для станков;
• технологии автоматизации;
• приводные технологии;
• медицинские технологии;
• упаковочные технологии.

TOOLFLEX — это металлическая сильфонная муфта, которая не имеет люфта, обладает высокой жесткостью на кручение и гибкостью. Это цельнометаллическая муфта с сильфоном из нержавеющей стали. В зависимости от размера и типа в качестве материала для ступиц муфты используется алюминий или сталь — в каждом случае в соответствии с выбранным типом соединения валов.

Металлический сильфон оптимально компенсирует осевые, радиальные и угловые смещения, обеспечивая передачу крутящего момента и низкие восстанавливающие силы.

В то же время TOOLFLEX обладает высокой жесткостью на кручение и низким массовым моментом инерции. Он не требует обслуживания и очень прост в сборке.

Стальные ламинированные сервомуфты RADEX®-NC от KTR — это безлюфтовые соединения валов, специально разработанные для сервоприводов с высокой точностью позиционирования.

Основные характеристики:

• Высокая крутильная жесткость и компенсация смещений (осевых до 2,5 мм, радиальных до 1,4 мм, угловых до 3°) благодаря стальным пластинам из пружинной стали;
• Алюминиевые зажимные ступицы (до типоразмера 35) обеспечивают фрикционную передачу момента без шпонок, типоразмеры 5–42, момент до 360 Нм.;
• Работа при температурах до +200°C, в агрессивных средах, без обслуживания, скорости до 25 000 об/мин.

Применение:
Сервоприводы, робототехника, CNC-станки, точное машиностроение, где требуется нулевой люфт и динамическая жесткость.

Фланцевые муфты BoWex FLE-PA и BoWex FLE-PAC с изогнутыми зубьями устойчивы к кручению. Сочетание полиамида и стали обеспечивает длительную эксплуатацию, не требующую технического обслуживания, при очень выгодных коэффициентах трения зубьев.

Благодаря своей компактной конструкции эти фланцевые муфты особенно подходят для установки на двигатели внутреннего сгорания. По запросу наши муфты с маховиком также доступны в исполнении poka-yoke.

Для увеличения срока службы муфты и трансмиссии фланцевая муфта выровнена по центру маховика двигателя. Кроме того, приводная сторона должна быть соединена с корпусом двигателя монтажным фланцем насоса. При малых массовых моментах инерции со стороны нагрузки мы рекомендуем упростить выбор, а при больших массовых моментах инерции - провести анализ крутильных колебаний.

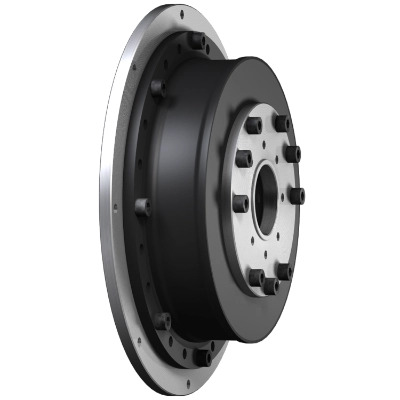

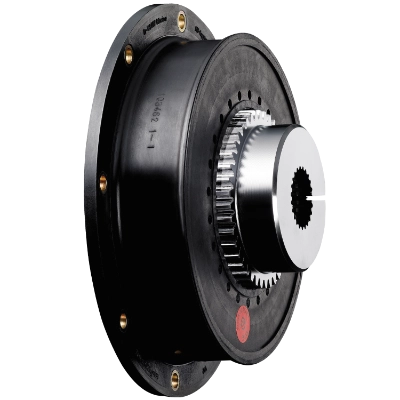

Фланцевые муфты BoWex-ELASTIC — это высокоэластичные муфты, сочетающие в себе преимущества знаменитой системы BoWex и эластичность высокоэластичной муфты в компактном исполнении.

Возникающие крутильные колебания и ударные нагрузки гасятся и снижаются. Фланцевые муфты BoWex-ELASTIC состоят из высокоэластичного круглого резинового элемента из термостойкого натурального каучука, рассчитанного на соотношение крутящего момента и диаметра отверстия, и осевой вставной ступицы муфты BoWex с изогнутыми зубьями.

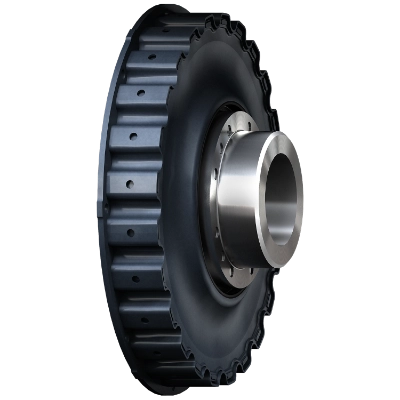

KTR SINULASTIC — это модульная серия высокоэластичных фланцевых муфт на основе дискового корпуса.

Четыре практичные базовые версии с индивидуальными характеристиками подходят для широкого спектра применений, в первую очередь для приводов дизельных двигателей, а также для решения общих приводных задач.

Благодаря использованию различных эластомерных материалов эту серию муфт можно использовать при температуре окружающей среды до +130 °C.

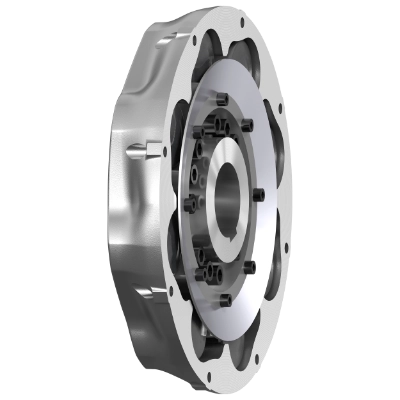

VAROLASTIC® — это высокоэластичные фланцевые муфты KTR с прогрессивной крутильной жесткостью, обеспечивающие отличное демпфирование колебаний и компенсацию смещений валов.

Основные характеристики:

• Прогрессивная жесткость на кручение благодаря эластомерным элементам, работающим преимущественно на сжатии;
• Компенсация больших осевых (±25 мм), угловых (до 16°) и радиальных смещений, высокое демпфирование ударов и вибраций;
• Крутящий момент от 0,4 до 40 000 кНм, скорости до 2000 об/мин, без обслуживания, простая замена эластомеров.

Применение:
Двигатели ДВС и электродвигатели с редукторами, компрессоры, насосы, морские и тяжелые промышленные приводы.

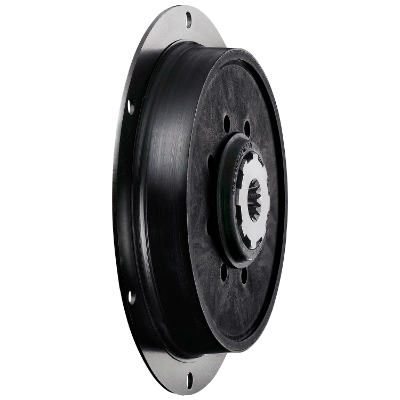

MONOLASTIC® — неразборные упругие фланцевые муфты KTR из натурального каучука и стали для гидравлических насосов.

Основные характеристики:

• Однокомпонентная конструкция с зубчатым зацеплением, осевое штепсельное соединение по стандартам SAE/DIN, твёрдость эластомера 65/70 Shore A;
• Компенсация угловых и радиальных смещений при малых восстанавливающих силах, передача мощности до 250 кВт, скорости до 2200 об/мин;
• Простой монтаж без специальных инструментов, маховик затягивается через 3 отверстия, без обслуживания.

Применение:
Дизельные двигатели и гидравлические насосы в мобильной технике, строительном оборудовании, сельхозмашинах.

RIGIFLEX®-N — стальные пластинчатые муфты KTR для средне-высокоскоростных приводов

Основные характеристики:

• Жёсткие на кручение, беззазорные, соответствуют стандартам API 610 (опционально API 671), для окружных скоростей до 100 м/с;
• Компенсация осевых, радиальных и угловых смещений многослойными ламелями из пружинной стали, проставка монтируется производителем;
• Полностью металлическая конструкция без обслуживания, высокая крутильная жёсткость, для насосов и компрессоров.

Применение:
Насосы, компрессоры, средне-высокоскоростные промышленные приводы в нефтехимии и энергетике.

RADEX®-N — стальные пластинчатые муфты KTR, соответствующие API 610

Основные характеристики:

• Беззазорные, жёсткие на кручение, полностью стальные, работают до +280°C с пакетами пластин из нержавеющей пружинной стали;
• Компенсация значительных несоосностей (осевых, радиальных, угловых) при низких восстанавливающих силах, без обслуживания;
• Высокая крутильная жёсткость, различные типы ступиц (шпонка, зажим, пресс-fit), для высоких скоростей и нагрузок.

Применение:
Насосы, компрессоры, вентиляторы, градирни, высокоскоростные приводы в энергетике и нефтехимии.

EVOLASTIC® — это высокоэластичная, не допускающая проскальзывания и люфта муфта для валов и фланцев, которая подходит для широкого спектра основных и вспомогательных приводов в машиностроении и промышленном оборудовании.

Эластомерный элемент, предварительно напряженный давлением, позволяет муфте снижать крутильные колебания в приводной передаче и плавно поглощать ударные нагрузки, эффективно гася структурный шум. Параллельно с этим муфта работает в трех направлениях (осевом, радиальном и угловом), компенсируя смещения выше среднего.

Зубчатая муфта BoWex HEW Compact с изогнутыми зубьями - это очень гибкая муфта типа "вал-вал", которая особенно подходит для компенсации больших перемещений.

Компактная конструкция, осевое крепление и низкие восстанавливающие усилия характеризуют этот тип зубчатой передачи. Типичными областями применения этой зубчатой муфты являются области применения с сильными крутильными колебаниями, такие как винтовые компрессоры, поршневые компрессоры или перекачивающие насосы.

Для оптимального выбора зубчатой муфты доступны различные виды эластомеров с твердостью по Шору, что позволяет оптимально регулировать жесткость на кручение в зависимости от области применения.Особенно при использовании приводов с электродвигателями эта очень гибкая муфта доказывает свои преимущества.

Кроме того, возможна компенсация осевой длины с помощью типичного шлица BoWex.

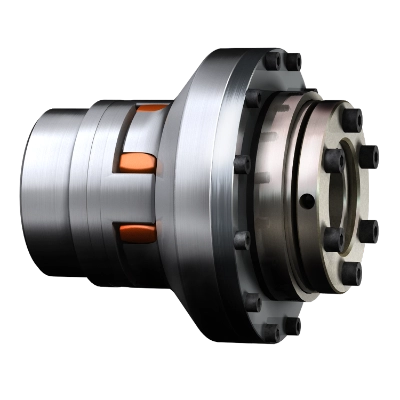

Ограничители крутящего момента RUFLEX - это ограничители крутящего момента с фрикционным зацеплением, удерживающие нагрузку. Система конструкционных комплектов ограничителей крутящего момента RUFLEX обеспечивает решения для любого привода.

Сочетание известных муфт KTR, таких как эластомерные муфты ROTEX или зубчатые муфты BoWex, и специальных компонентов привода (например, звездочек) обеспечивает защиту от перегрузки, оптимально адаптированную к условиям эксплуатации при крутящем моменте до 12 000 Нм.

Наш ассортимент ограничителей крутящего момента включает RUFLEX Standard, ограничитель крутящего момента RUFLEX со звездочкой, RUFLEX max. (ограничители крутящего момента в удлиненной конструкции для широких компонентов), RUFLEX с ROTEX (ограничитель крутящего момента для соединений между валами) и RUFLEX с BoWex (ограничитель крутящего момента в виде жесткого на кручение двойного карданного соединения между валами).

SYNTEX®-NC — беззазорные предохранительные муфты KTR с низким моментом инерции

Основные характеристики:

• Предохранительные муфты с положительным замыканием (шариковый механизм), точность срабатывания ±10%, автоматическое повторное включение (DK/SK типы);
• Комбинируются с сервомуфтами ROTEX GS или TOOLFLEX, легкие, компактные, большие посадочные диаметры;
• Защита от перегрузок, короткое время реакции, без обслуживания, коррозионностойкие.

Применение:
Сервоприводы, робототехника, точное машиностроение, где требуется защита от перегрузок при высокой динамике.

Предохранительные муфты SYNTEX — это муфты с принудительной блокировкой, рассчитанные на крутящий момент до 400 Нм. Для передачи крутящего момента используется специальная тарельчатая пружина.

Конструкция предохранительной муфты обеспечивает быстрое срабатывание и высокую повторяемость. Возможна настройка крутящего момента при установке. Конструкция позволяет легко интегрировать муфту в привод. Простое подключение деталей заказчика, например зубчатых шкивов или звездочек.

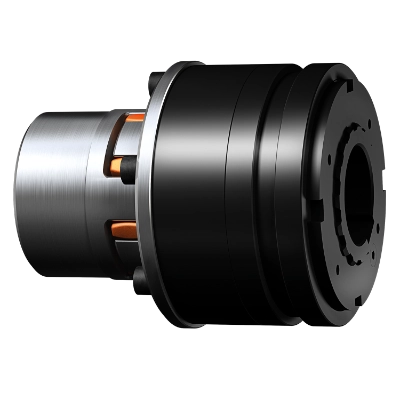

KTR-SI — серия положительно-замыкающихся предохранительных муфт с зубчатым механизмом для защиты от перегрузок

Основные характеристики:

• Типы DK/SR автоматически размыкаются при превышении установленного момента и перезацепляются после устранения нагрузки; FR работает как муфта холостого хода, полностью разделяя первичный и вторичный контуры при перегрузке;
• Диапазон защиты 2–82 000 Нм с точностью срабатывания ±3-5%, регулировка пружиной в установленном состоянии без разборки, короткое время реакции;
• Компактные, металлические, без обслуживания, комбинируются с упругими муфтами ROTEX® для компенсации несоосностей вала.

Применение:
Наращиватели, конвейеры, экструдеры, сельхоз- и строительная техника, станки с ЧПУ, где критично мгновенное отключение при заклинивании или пиковых нагрузках.

KTR-SI FRE — предохранительные муфты холостого вращения с ручным перезацеплением

Основные характеристики:

• Полное разделение вала при перегрузке (холостой ход без остаточного момента), ручное перезацепление после устранения причины, высокая точность срабатывания;
• Передаваемый момент 1000–60 000 Нм (по запросу выше), скорости 1550–3300 об/мин, посадки Ø7–200 мм, внешний диаметр 260–460 мм;
• Фланцевое исполнение для шкивов/звездочек или комбинация с ROTEX®, GEARex, RADEX-N, регулировка пружиной в установленном состоянии.

Применение:
Приводы с высоким моментом и доступом оператора: экструдеры, измельчители, конвейеры, где требуется ручная проверка после срабатывания.

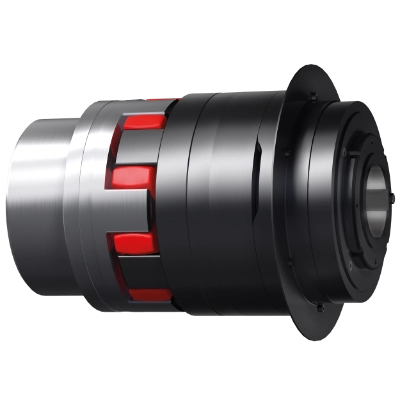

KTR-SI FRA — предохранительные муфты холостого вращения с автоматическим перезацеплением


Основные характеристики:

• Полное разделение валов при перегрузке с переходом в холостой ход, автоматическое перезацепление после короткого реверса на низкой скорости без ручного вмешательства;
• Высокие моменты до 60 000 Нм, точность срабатывания ±3-5%, регулировка в установленном состоянии, фланцевое исполнение или с ROTEX® для компенсации несоосностей;
• Идеальны для труднодоступных мест, где оператор не может подойти, металлическая конструкция без обслуживания.

Применение:
Экструдеры, измельчители, конвейеры, горнодобывающая техника, автоматизированные линии без доступа персонала.
